Tour parallèle de précision en précision de qualité outillage
Marque : WEILER
Type : PRAKTIKANT GSd
Machine neuve
Caractéristiques techniques
Zone de travail
Distance entre pointes 650 mm
Hauteur des pointes 160 mm
Diamètre admis au-dessus du banc 320 mm
Diamètre admis au-dessus du chariot transversal 190 mm
Course du chariot transversal 150 mm
Course du chariot supérieur 110 mm
Longueur de guidage du trainard 350 mm
Largeur de banc 205 mm
Section d’outil (hauteur x largeur) 20 x 20 mm
Hauteur du chariot supérieur au centre 30 mm
Broche Nez de broche selon DIN 55027 (DIN ISO 702-3) taille 5
Diamètre de la broche dans la palier avant 70 mm
Alésage de broche 43 mm
Cône intérieur de la broche 50
Entraînement
Puissance 2,9 / 3,9 kW
Gamme de vitesse 48-2500 tr/mn
Nombre de vitesse d’engrenages 8
Nombre de vitesses 16
Couple maxi. à la broche à 100% f.d.m. 600 Nm
Avances
Nombre des avances 24 Longitudinal 0,02-0,63 mm/tr
Transversal 0,006-0,2 mm/tr
Filetages Pas métriques (sauf 0,45 – 0,75 – 4,5 – 5,5) 0,25-8 mm
Pas anglais avec pignons supplémentaires 80-2 pouce
Pas modules en partie avec pignons supplémentaires 0,25-4 mm
Pas diamétral pitch avec pignons supplémentaires 200-5 dp
Contre-pointe
Diamètre du fourreau 40 mm
Course du fourreau 85 mm
Cône intérieur du fourreau CM 3
Poids
Machine sans emballage et accessoires spéciaux 1050 kg
Encombrement
Longueur x largeur x hauteur 1770 x 900 x 1570 mm
Couleur standard
Poupée fixe / écran arrière / capotage coulissant gris clair selon RAL 7035
Bâti / banc
gris basalte selon RAL 7012
Carter de l’affichage numérique
bleu selon NCS S 4550-R80B
Ensembles mécaniques
Banc
– Banc résistant au gauchissement, en fonte grise de haute qualité
– Construction idéale du point de vue fonderie, à section constante pour une précision durable
– Glissières trempées à la flamme et rectifiées pour une qualité de surface
et précision optimale
Poupée fixe
– Hautes précision et rigidité grâce à des roulements à rouleaux coniques de précision
– Engrenages trempés et rectifiés
– Lubrification par bain d’huile des engrenages
– Broche principale en acier allié, cémentée et rectifiée
Boîte d’avances
– Construction du train baladeur moderne à taux de rendement optimisé
– Protection de la vis-mère et barre de chariotage
– Protection contre la surcharge

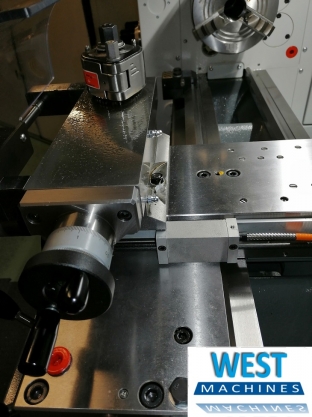

Traînard
– Souplesse de manoeuvre et démarrage sans broutage grâce aux glissières revêtues
– Chariot transversal et supérieur avec glissières en queue d’aronde
– Guidages à rattrapage de jeu
– Déplacement du chariot par volant avec vernier réglable
– Avance longitudinal et transversal ainsi que l’écrou de la vis-mère embrayable
par deux leviers verrouillés l’un contre l’autre
– Lubrification par bain d’huile dans le tablier
– Lubrification centralisée des glissières, par pompe à main
– Force de débrayage pour avances réglable au tablier
– Débrayage automatique du volant pour tablier et chariot transversal
Contre-pointe
– Blocage sur banc par levier à excentrique
– Réglage du fourreau par volant et vernier réglable
– Fourreau avec repoussoir et blocage en rotation
– Fourreau et cône intérieur trempés et rectifiés
Bâti
– Robuste construction en tôle d’acier avec armoire à outils intégrée fermant à clé
– Pupitre de commande avec interrupteur principal intégré et d’autres éléments de
commande électrique
– Bac à copeaux amovible et enlevable
Equipement
– Tension de service 3 x AC 400 V / 50 Hz N/PE (tensions spéciales par transformateur)
électrique
– Tension de commande 24 V DC
– Commande par contacteurs dans l’armoire électrique fermant à clé, dans le socle
– Tous les ensembles importants pour la sécurité sont verrouillés électriquement
– Protection contre le redémarrage en cas de panne de courant ou d’ARRET D’URGENCE
– Moteur de frein à deux vitesses IP 54 avec frein de sécurité
– ARRET D’URGENCE dans le socle
– Couplage de sécurité pour broche principale – marche à gauche / marche à droite
– Disposition centralisée des éléments de commande dans le bâti à droite
Précision
– Réception selon DIN 8605 (précision de qualité outillage)
Sécurité “GS”
– Marque de contrôle “GS” = sécurité controlée
(contrôle de sécurité additionnel effectué par la caisse allemande d’assurance des accidents
du travail et des maladies professionnelles “DGUV” indépendant du signe CE)
NOTE
Les accessoires testés avec le tour de précision chez WEILER répondent à la norme GS.
Si vous utilisez un accessoire de qualité non supérieure, la certification GS pour l’intégralité
du tour de précision sera annulée.
Equipement
– Frein pour entraînement principal
standard
– Eclairage à tube fluorescent disposé dans l’écran anti-projections arrière
– Douille de réduction ME50 / CM 3
– Pointe de centrage CM 3
– Tourelle porte-outil à changement rapide Multi Suisse taille A
– y compris un porte-outil à charioter AD 2090
– Capot de protection coulissant pour mandrin avec surveillance électrique
– Porte de protection de la lyre avec surveillance électrique
– Ecran de protection arrière
– Pare-copeaux basculant disposé sur le chariot supérieur
– Butée fixe en direction longitudinale
– Jeu de pignons interchangeables 21-33-63-120 dents
– Lubrification centralisée
– 5 Goupilles de cisaillement pour la vis-mére
– Jeu de clés de service
Documentation
– Manuel de service avec liste des pièces détachées
en version imprimante et sur support de données
– Carte de machine

Prix HT (départ) : sur demande*
*machine neuve, délai sur demande
