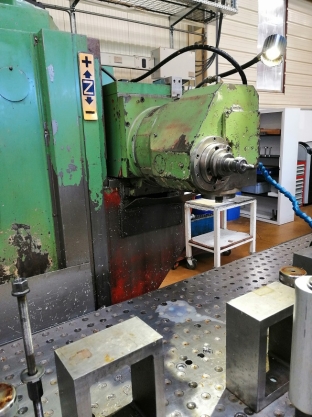

FRAISEUSE CNC
Marque : LAGUN
Type : FBF 2600
Année : 1988
FICHE TECHNIQUE
| CNC | Heidenhain TNC 355 |
|---|---|
| Axe X | 2500 mm |
| Axe Y | 940 mm |
| Axe Z | 1000 mm |
| Longueur de la table | 2600 mm |
| Largeur de table | 800 mm |
| Poids maximum de la pièce | 4500 kg |
| Vitesse de rotation de la broche max. | 2100 rpm |
| Capacité du moteur de broche | kW |
| Révisé | oui |
| ——————- | |
| Poids | 9800 kg |
| Heures de travail | |
| Heures sous tension | |
| État | reconstruite |
| Aux normes locales | ——— |
| Statut |
Paramètres techniques de la machine CNC LAGUN FBF 2600:
Table:
– surface de montage de la table 2600 x 800 mm
– Nombre de rainures T-bars 5
– largeur des rainures barres en T 22 mm
– distance entre les rainures barres T 140 mm
– charge maximale de la table: 4500 kg
Traversées:
– table à axe longitudinal dans le X: 2500 mm
– axe transversal Y: 940 mm
– déplacement vertical dans l’axe Z: 1000 mm
broche:
– broche à cône ISO 7388 / 1-50, DIN 69871-a
– puissance de sortie: 20,3 kW
– Vitesse variable de la broche: 40-2100 1 / min.
– la plage de contrôle inférieure: 40-518 1 / min.
– la gamme supérieure: 519-2100 1 / min.
– couple maximal de 90 kg xm: 40-200 1 / min.
Axes X, Y, Z:
– plage de vitesse d’alimentation: 0-2250 mm / min.
– la vitesse d’avance accélérée de 6000 mm / min.
– force de coupe axiale: 2500 daN
– Moteur à courant continu (X, Y, Z): 27-17, 5-27 Nm
Refroidissement:
– Puissance de la pompe à liquide de refroidissement: 0,28 kW
– capacité du liquide de refroidissement: 50 l / min.
– la capacité du réservoir de réfrigérant 120 l
Précision:
– positionnement: 0,020 mm
– répétition: 0,010 mm
Poids de la machine: env. 9800 kg
Prix HT (départ) : sur demande*
*machine disponible sauf vente entre-temps
Machine visible en fonctionnement
Remarques :
en réceptionnant cette offre, le client
s’engage à accepter nos conditions générales de
ventes sans réserve ci-jointes, dont nos conditions de règlement.
Données techniques à titre informel à valider par le client avant livraison
|
|
