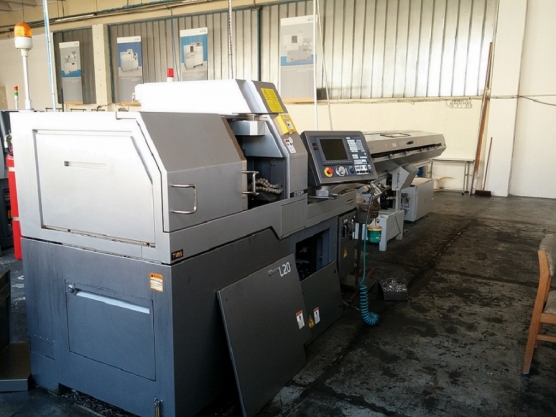

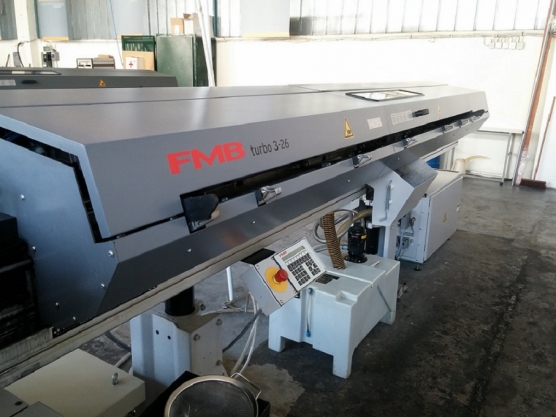

-Maschine: Cicizen L20-8 mit Stangenzuführun FMB Turbo 3-26
| Max. Bearbeitungsdurchmesser (D) | Ø 20 mm |
| Max. Bearbeitungslänge/ohne Nachsetzen | 200 mm |
| Max. Bohrdurchmesser, Vorderseitenbearbeitung | Ø 10 mm |
| Max. Gewindebohrdurchmesser, Hauptspindel | M8 |
| Spindelbohrungsdurchmesser | Ø 24 mm |
| Drehzahl, Hauptspindel | 10.000 min-¹ |
| Max. Bohrdurchmesser (Vertikalhalter) | Ø 8 mm |
| Max. Gewindebohrdurchmesser (Vertikalhalter) | M6 |
| Spindeldrehzahl für angetriebene Werkzeuge (Vertikalhalter) | 5.000 min-¹ |
| Max. Spanndurchmesser der Abgreifspindel | Ø 20 mm |
| Max. Spannlänge des Werkstücks in der Abgreifspindel | 30 mm |
| Max. Teilelänge über Teileförderband | 80 mm |
| Max. Bohrdurchmesser (Abgreifspindel) | Ø 8 mm |
| Max. Gewindebohrdurchmesser (Abgreifspindel) | M6 |
| Drehzahl, Abgreifspindel | 8.000 min-¹ |
| Max. Bohrdurchmesser des angetriebenen Werkzeugs für die Rückseitenbearbeitung (U153B) | Ø 5 mm |
| Max. Gewindebohrdurchmesser des angetriebenen Werkzeugs für die Rückseitenbearbeitung (U153B) | M4 |
| Spindeldrehzahl des angetriebenen Werkzeugs für die Rückseitenbearbeitung (U153B) | 5.000 min-¹ |
| Max. Anzahl der Werkzeug | 32 |
| Drehwerkzeuge | 5 ~ 7 |
| Angetriebene Querbearbeitungswerkzeuge | 4 ~ 8 |
| Angetriebene Bohrwerkzeuge für Vorderseitenbearbeitung | 0 ~ 5 |
| Bohrwerkzeuge für Vorderseitenbearbeitung | 3 ~ 12 |
| Angetriebene Bohrwerkzeuge, Rückseitenbearbeitung | 4 ~ 9 |
| Bohrwerkzeuge, Rückseitenbearbeitung | 4 ~ 13 |
| Werkzeugabmessungen | |
| Drehwerkzeuge am Vertikalhalter | 12 mm (13 mm/16 mm) |
| Durchmesser der Bohrpinolen | Ø 19,05 mm |
| Spannzangentyp und Führungsbuchsentyp | |
| Spannzange, Hauptspindel | 145E/F25 |
| Spannzange, Gegenspindel | 145E/F25 |
| Spannzange, angetriebene Werkzeuge | ER11, ER16 |
| Spannzange für Bohrpinolen | ER11, ER16 |
| Führungsbuchse | 22.001/T223 |
| Eilgänge | |
| Alle Achsen | 32 m/min |
| Motoren | |
| Motorleistung Hauptspindel | 2,2/3,7 kW |
| Motorleistung angetriebene Werkzeuge am Vertikalhalter | 1,0 kW |
| Motorleistung Abgreifspindel | 0,75/1,5 kW |
| Motorleistung angetriebene Werkzeuge für Rückseitenbearbeitung (U153B) | 0,75 kW |
| Pumpenleistung für Kühlöl | 0,4 kW |
| Pumpenleistung für Zentralschmierung | 0,003 kW |
| Spindelhöhe | 1.050 mm |
| Eingangsleistung | 8 kVA |
| Luftdruck und Luftdurchsatz für Drucklufteinheiten | 0,5 mPa · 60 NI/min |
| Gewicht | 2.200 kg |
|
|
